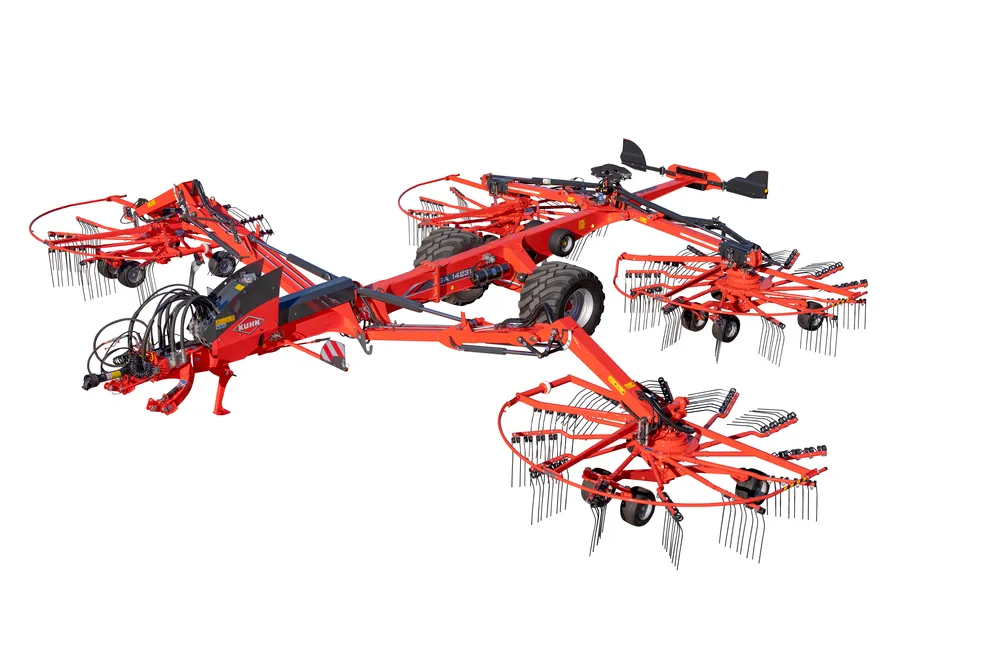

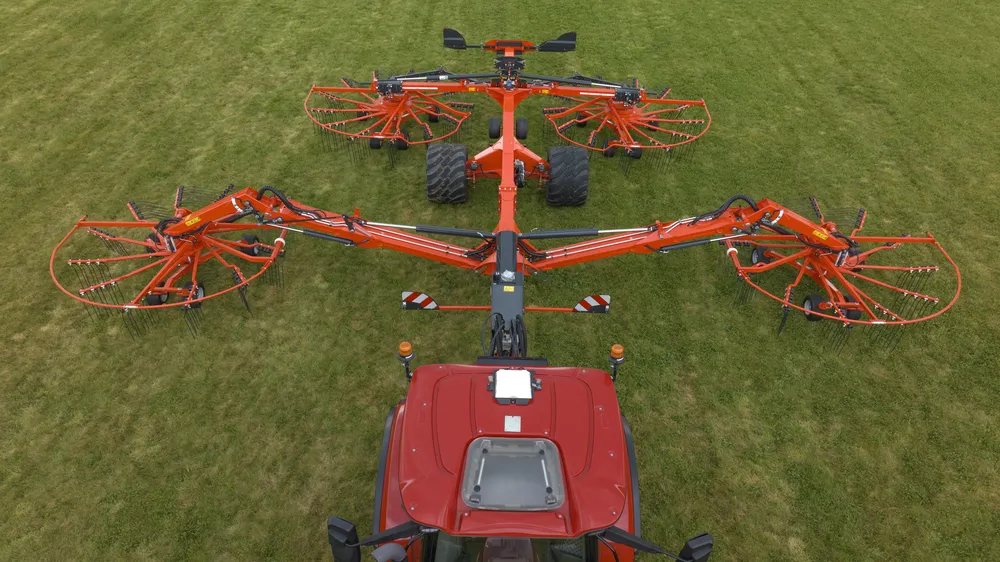

KUHN GA 14231 4-roottorinen karhotin

Tulevaisuuden karhotin maailman suurimmalta työkonevalmistajalta

Nykyisin rehuntekopinta-alat kasvavat ja vaihtelevat sääolosuhteet pakottavat usein sadonkorjuun tehtäväksi kapeassa aikaikkunassa, jotta rehun laatu säilyy parhaana mahdollisena. Tämän takia riittävän leveä karhotin on välttämättömyys, ettei korjuuketjuun muodostu pullonkaulaa ja rehu saadaan korjattua pellolta tehokkaasti hyvälaatuisena.

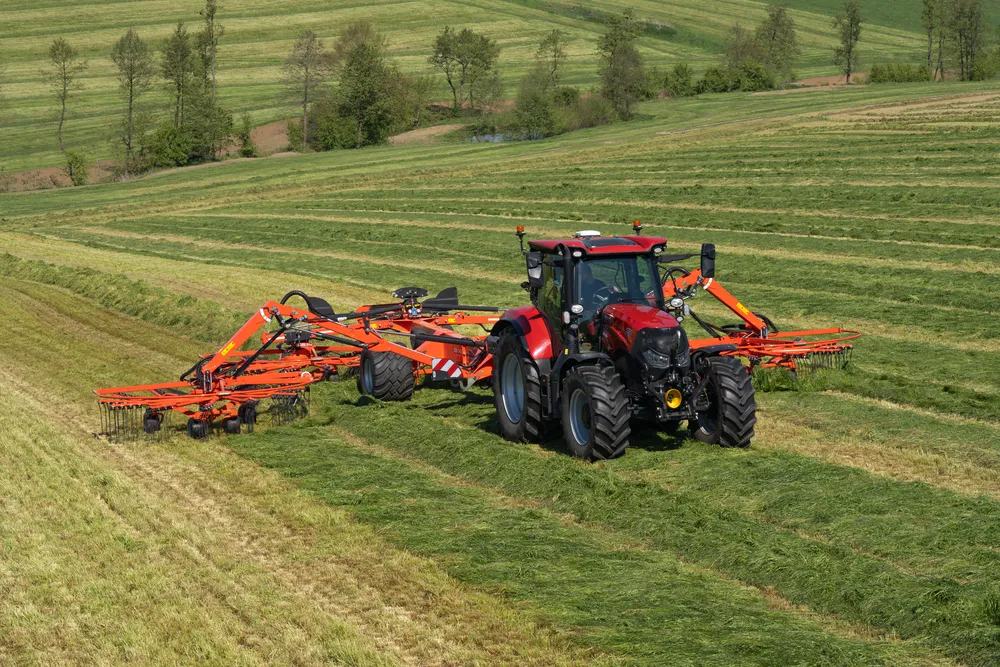

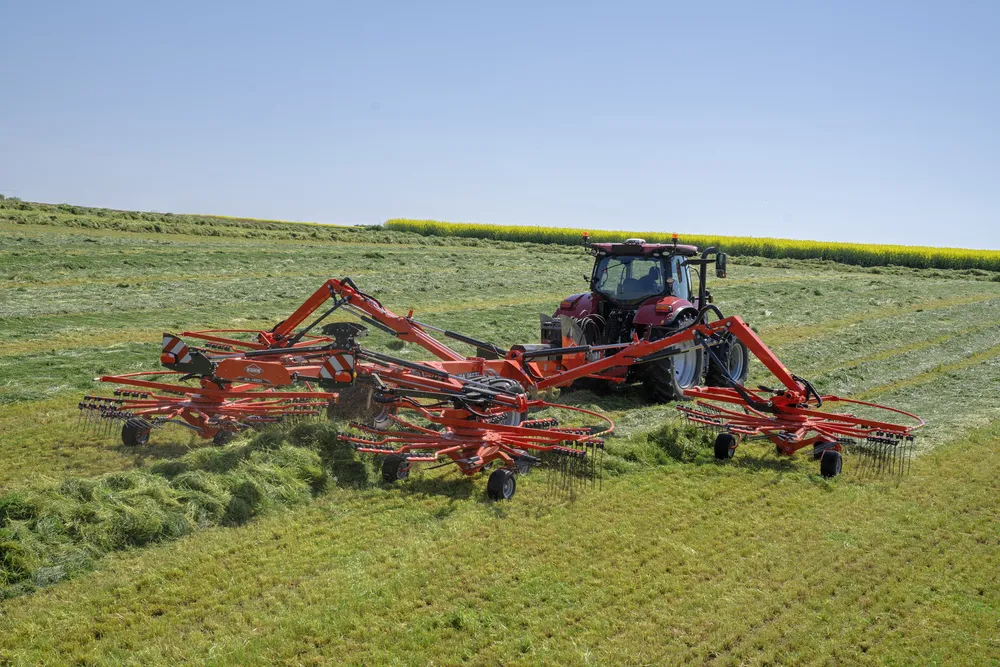

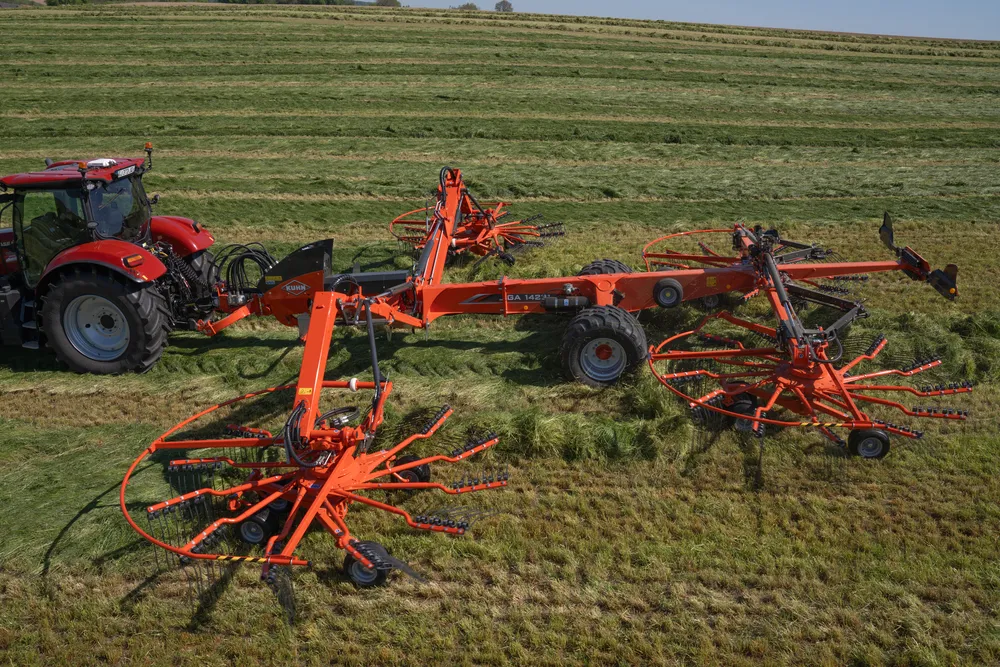

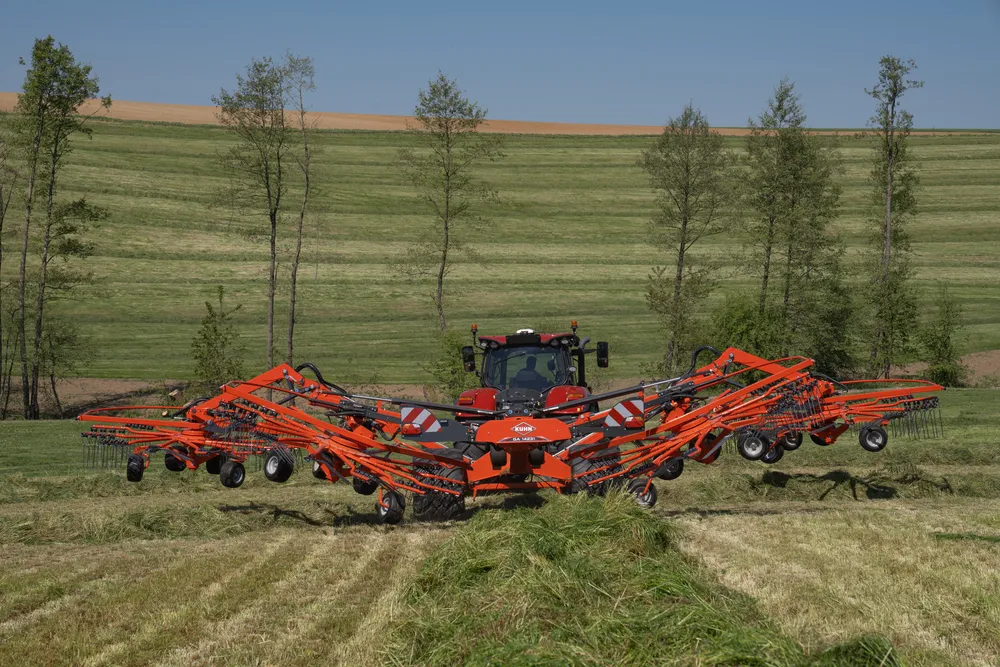

KUHN GA 14231 on ratkaisu rehunkorjuuketjun tehostamiseen. Se on neljäroottorinen keskelle karhottava suuren volyymin karhotin tiloille, joille tärkeää on suuren tuottavuuden lisäksi erinomainen karhonmuodostus ja helppo hallittavuus.Koneen 9,00–13,70 metrin työleveys tekee siitä erinomaisen valinnan laajoille pinta-aloille, ja sen ohjaus on suunniteltu mahdollisimman käyttäjäystävälliseksi. Kaikki säädöt voidaan tehdä traktorin ohjaamosta ISOBUS-näytön kautta ilman työn keskeytystä.

Hydraulinen roottorikäyttö vaatii vähemmän huoltoa

GA 14231 hyödyntää KUHNin kehittämää hydraulista roottorivetoa. Hydraulipumput on sijoitettu runkopään kääntöpisteeseen, jolloin pumppua pyörittävä nivelakseli pysyy suorassa suhteessa traktoriin käännöksissäkin. Jokaiselle roottorille on oma hydraulipumppu, ja lisäksi eturoottorit voivat hyödyntää kahta lisäpumppua, mikä mahdollistaa niiden jopa 20 % korkeamman pyörimisnopeuden. Tämä BOOST-toiminto siirtää rehun tehokkaammin koneen keskelle, parantaa karhon ilmavuutta, nopeuttaa kuivumista helpottaen seuraavien korjuukoneiden toimintaa.

Vähän perinteistä voitelua vaativia voimansiirron komponentteja

Hydraulinen voimansiirto korvaa perinteiset nivelakselit ja mekaaniset vaihteistot, mikä vähentää liikkuvien osien määrää ja poistaa suuren määrän päivittäistä voitelua. Koneen hydrauliikka toimii joko traktorin jatkuvalla virtauksella tai kuormantuntevassa LS-tilassa, jolloin kone reagoi nopeammin ja pehmeämmin muuttuviin olosuhteisiin. Tämä parantaa ajomukavuutta, säästää aikaa ja sopii erinomaisesti suurille traktoreille, joilla on korkea öljyntuotto.

Suuresta hydrauliikan määrästä huolimatta vaihteistokoteloon on sijoitettu pienemmistä KUHN:in karhottimista tuttua Master Drive GIII -teknologiaa. Vaihteisto hyödyntää massiivista ja perinteistä kartiohammaspyörää kestävämpää hammaspyörää voiman välityksessä. Roottorit ovat samalla kevytrakenteisia mutta erittäin jäykkiä. Loivempi nokkaprofiili, suurempi 47 mm rulla ja pidempi vipuvarsi pienentävät roottorin toiminnallisiin osiin kohdistuvaa rasitusta, jolloin kitka, kuluminen ja lämpö vähenevät ja roottori toimii pehmeämmin myös suurilla työnopeuksilla.

Huippuluokan karhonmuodostus ja maanseuranta

GA 14231 on suunniteltu tuottamaan puhdasta rehua ja suojelemaan maanpintaa ja pellolle jäävää kasvustoa turhalta rasitukselta. Jokainen roottori seuraa maata tarkasti 3D-ripustuksen avulla, ja neljä kääntyvää roottoripyörää tekevät liikkeistä sulavia. Pyörät ovat sijoitettu lähelle piikkeja ja toisiaan, mikä parantaa maaston seurantaa entisestään.

Karhoitin hyödyntää niin sanottua KUHN:in ”Jet Effect”-laskutapaa, jossa roottorin takareuna lasketaan maahan ennen etureunaa. Tämän ansiosta piikit eivät kaiva maata ja kasvusto ja sato säilyvät puhtaina. Samalla myös piikkien turha kuluminen vähenee. Kasvustoa ja maanpintaa suojaa myös mahdollisuus varustaa GA 14231 useilla erilaisilla renkailla viljelijän mieltymysten ja lohkojen maalajin mukaan.

Hydraulinen jousitus etummaisissa roottoreissa vakiona

KUHN GA 14231 on varustettu automaattisella, elektronisesti ohjatulla hydraulisella etummaisten roottoreiden jousituksella, joka varmistaa vakaan ja tasaisen työskentelyn kaikissa olosuhteissa. Järjestelmä ylläpitää automaattisesti optimaalista maapainetta riippumatta valitusta työleveydestä, mikä parantaa koneen maanseurantaa ja suojaa kasvustoa. Kuljettaja voi kuitenkin tarvittaessa säätää painetta manuaalisesti esimerkiksi erittäin pehmeillä alueilla, jolloin koneen toiminta sopeutuu tarkasti olosuhteisiin ja maaperän kuormitus pysyy hallittuna. Lisävarusteena vastaava hydraulinen jousitus on saatavilla myös taaempiin roottoreihin.

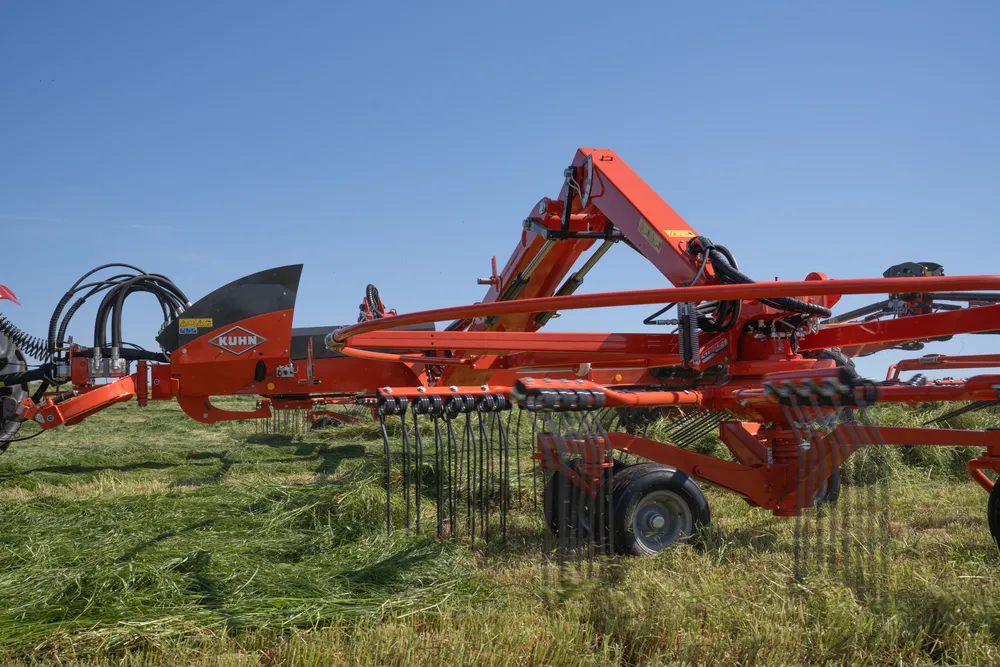

Karhoitukseen optimaalinen piikkien ja piikkivarsien asento

KUHN:in kaksoistaivutetut piikkivarret ja piikkien sisäänpäin kääntyvä asento parantaa kasvimassan virtausta ja vähentää maan epäpuhtauksien kulkeutumista rehun sekaan. Piikit ovat asetettuna ns. hypertangentiaaliseen asentoon, joka ohjaa rehun roottorin ulkoreunaa kohti eli sinne missä karho muodostuu. Piikkien liike päättyy kohtisuorassa asennossa karhoon nähden, joten rehun korjuu onnistuu mahdollisimman siististi ja tasaisesti ilmaviin ja säännöllisen muotoisiin karhoihin. Laadukkaasti muodostunut ilmava karho, edesauttaa sen kuivumista ja mahdollistaa helpon paalauksen korjuuketjun seuraavassa vaiheessa.

Kuhnin piikit ovat valmistettu laadukkaasta lämpökäsitellystä teräksestä. Laadukas materiaali ja lämpökäsittely takaa niille pitkän käyttöiän. Piikkien tukeva kiinnitys ja kolminkertaiselle kierteelle taivutettu hyvin esteissä joustava muoto vähentää niiden rikkoutumis- ja kulumisriskiä. Näiden ominaisuuksien ansiosta KUHN piikit karhottavat myös raskaan ja tiheän rehun hellävaraiseti maanpinnalta.

Automaattiset toiminnot tekevät työstä vaivatonta

GA 14231 -sarjan karhottimet tarjoavat täysin uuden tason helppoutta päistekäännöksissä. Kuljettaja voi valita ohjaamosta päisteen muodon ja tämän perusteella kone säätää automaattisesti roottorien nosto- ja laskujärjestyksen. Näin käännökset sujuvat pehmeästi, eikä valmiiksi muodostettuja karhoja rikota turhaan. Section Controll -järjestelmä helpottaa työtä entisestään automatisoimalla työvaiheet täysin. Roottorien korkeus voidaan esiasettaa ohjaamosta, jonka jälkeen Section Control -järjestelmä nostaa ne ajolinjan mukaan automaattisesti joko yhdessä tai yksittäin, ilman että kuljettajan tarvitsee tehdä mitään.

Lisäksi nostokorkeus on riippumaton valitusta työleveydestä, joten roottorit nousevat aina riittävän ylös, eivätkä osu valmiisiin karhoihin. Section Control-järjestelmä toimii sujuvasti myös kolmiomaisilla ja epäsäännöllisillä lohkoilla, jolloin kuljettaja voi keskittyä rauhassa ajolinjaan sen sijaan, että joutuisi jatkuvasti ohjaamaan koneen toimintoja. Nostoissa hydraulisylinterit lukitsevat roottorit automaattisesti, mikä parantaa koneen vakautta esimerkiksi päisteissä ja maanteillä.

Kaikki säädöt ohjaamosta

GA 14231 tarjoaa urakoitsijatasoisen käyttömukavuuden, sillä kaikki keskeiset asetukset hoidetaan suoraan ohjaamosta ISOBUS-järjestelmän näytön kautta. Kuljettaja voi säätää näytöltä esimerkiksi: työleveyttä, karhon leveyttä, roottorien korkeutta ja nostojärjestystä, lohkoautomatiikkaa sekä eturoottorien nopeutta BOOST-toiminnolla.

GA 14231 karhotin on AEF-sertifioitu ja tukee yleisimpiä ISOBUS-toimintoja, joita ovat:

• UT (Universal Terminal), jossa sama näyttö voi ohjata mitä tahansa ISOBUS-konetta
• AUX-N, joka mahdollistaa lisäohjaimien, kuten lisävarusteena saatavan CCI A3 -sauvaohjaimen käytön
• TC-BAS, jolla kone välittää työn dokumentointia automaattisesti, esimerkiksi hehtaarimäärät ja asetukset

GA 14231 monipuolisten vaihtoehtojen ansiosta käyttäjä voi hyödyntää joko traktorissa jo olevaa ISOBUS-näyttöä tai vaihtoehtoisesti KUHN:in omia päätelaitteita, kuten CCI 800 tai CCI 1200 näyttöpäätettä. Käytettävä terminaali voidaan valita sen perusteella, mikä parhaiten sopii työn määrään ja vaatimuksiin.

Työn etäseuranta helpottaa kuljettajan avustamista

Lisävarusteena saatava KUHN CCI Connect Lite -palvelu tuo ISOBUS-järjestelmään etätoimintoja. Näytön sisältö voidaan nähdä etänä tietokoneella, älypuhelimella tai tabletilla, mikä helpottaa kuljettajan avustamista esimerkiksi esimerkiksi tilan nuoren isännän tai huoltopalvelun toimesta. Järjestelmä ilmoittaa myös saatavilla olevista ohjelmistopäivityksistä, jolloin kone voidaan pitää ajan tasalla ilman turhaa seisokkia.

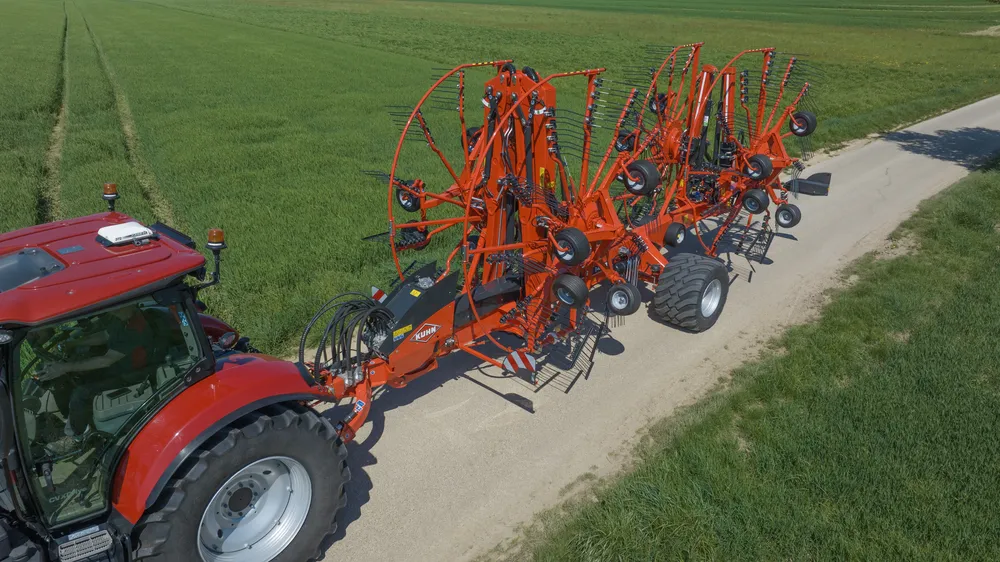

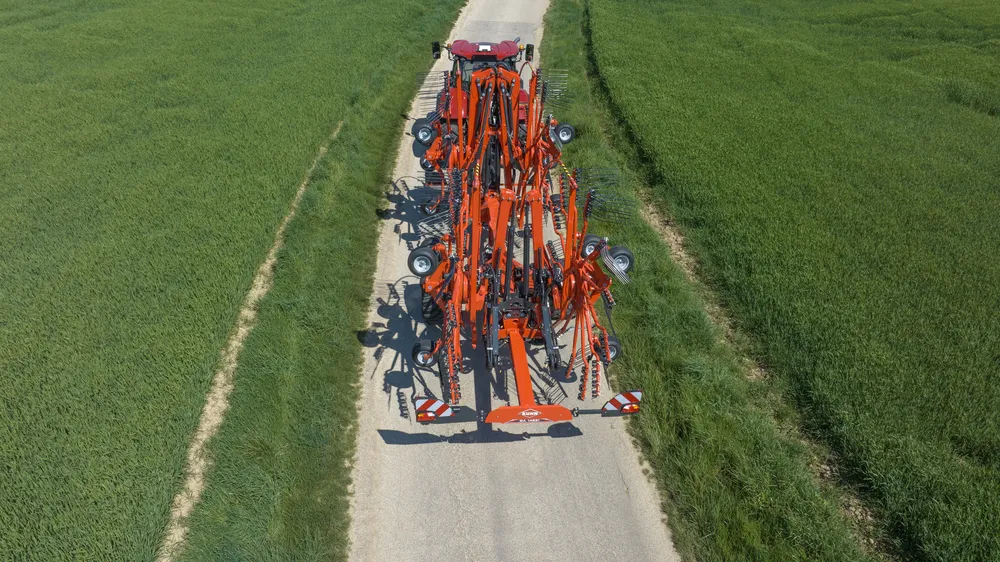

Helppo kuljettaa ilman irrotuksia

Kone on valtava työasennossa mutta erittäin kompaktin kokoinen kuljetuksessa. Kuljetuskorkeus 4 metriä ja leveys 3 metriä takaa helpot siirtymät. Koneen kuljetusasentoon saattamiseksi karhottimesta ei tarvitse irroittaa mitään osia, vaan koko toimenpide saadaan toteutettua sähköohjatusti traktorin kabiinista. Älykkäiden suunnitteluratkaisujen ansiosta esimerkiksi roottorit lukitaan automaattisesti kuljetuksessa, mikä lisää yhdistelmän vakautta maantienopeuksissa.

Tekniset tiedot:

• työleveys: 9,00–13,70 m
• karholeveys: 1,40–2,50 m
• 4 kpl 3400 mm leveitä roottoreita
• voimansiirto ja vaihteisto: hydraulinen, MASTER DRIVE GIII
• paino: noin 5700 kg
• PTO-nopeus: 1000 rpm (mahdollisuus 750 rpm)
• tehontarve: 85 kW tai 115 hv
• alustan renkaat: 500/60–22,5
• roottorin renkaat: 16,5×6,50–8
• ohjaus: ISOBUS kaikki säädöt ohjaamosta
• kuljetusleveys: 3,00 m
• kuljetuskorkeus: 4,00 m
• kuljetuspituus: 10,30 m
