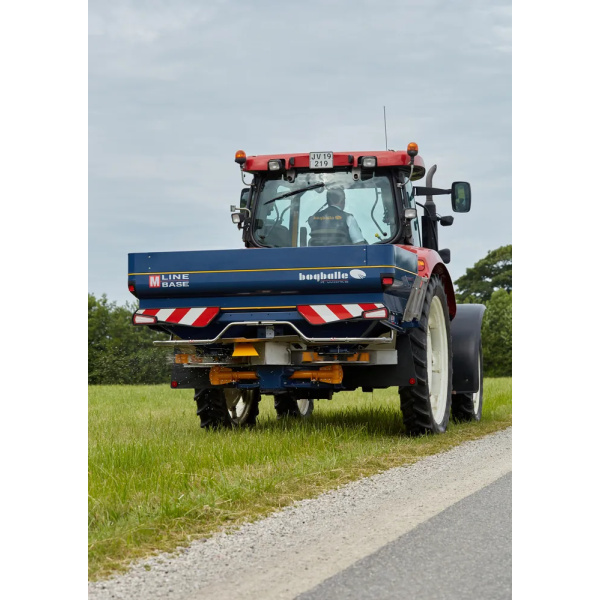

Bogballe M35 lannoitteenlevitin

Tanskalainen edelläkävijä

Bogballe on tunnettu alansa edelläkävijä, joka keskittyy vain lannoitteenlevittimien valmistamiseen. Koko mallisto valmistetaan Tanskassa, ja tuotanto pidetään hyvin pitkälti yhtiön omissa käsissä huippulaadun varmistamiseksi. Monet alan innovaatiot, kuten levitysmäärän hallinta vaa’an avulla ja paikkakohtainen lannoitus levityskarttojen avulla, ovat Bogballen ensimmäisenä lanseeraamia.

M-sarjan levitin suurillekin pinta-aloille

M35-sarjan levitin sopii suurillekin pinta-aloille. 240 cm leveän Base-säiliön tilavuus voidaan kasvattaa 3 000 litraan saakka ja 290 cm leveän Plus-säiliön 3 500 litraan saakka. Plus-mallien leveä säiliö mahdollistaa matalan täyttökorkeuden suuresta tilavuudesta huolimatta. Maksimityöleveys M-sarjalla on 42 metriä.

Tarkin levitystekniikka

Bogballessa lannoiterakeet leviävät tasaisena puoliympyrän muotoisena viuhkana levittimen taakse sisäänpäin pyörivän levityslautasen ansiosta. Molemmat levityslautaset muodostavat keskenään lähes identtisen levityskuvion, joten yhteen paikkaan kohdistuu tasainen määrä lannoitetta molemmilta lautasilta kerta-ajolla eli syntyy kaksinkertainen limitys. Tämä tarkoittaa sitä, että kokonaislevitysmäärä jokaisessa kohdassa peltoa on yhteensä neljän lautasen levittämän lannoitemäärän summa eli nelinkertainen limitys.

Levityksen limityksen tarkastelu on levitystasaisuuden kannalta oleellista, sillä se vaikuttaa suoraan keskihajontaan. Mitä suurempi on toistojen eli limitysten määrä, sitä pienempi on keskihajonta eli epätasaisuus. Pelto-olosuhteissa on aina läsnä häiritseviä tekijöitä kuten tuuli, poikkeamat lannoite-erässä tai levittimen säätövirheet. Siksi Bogballen nelinkertainen limitys takaa tarkimman mahdollisen levitystuloksen käytännön levitystyössä. Erityisen hyödyn nelinkertainen limitys antaa haastavammin levitettävillä materiaaleilla kuten viljoilla, piensiemenillä tai etanasyöteillä.

Säätöjen helppoutta

Ainutlaatuisen levitystekniikan ansiosta Bogballen säätö eri lannoitelajeille on erittäin helppoa. Käytännössä levittimen säätö perustuu kolmeen tekijään; koneen kallistukseen, siipikulmaan sekä määränsäätöön eli pohjaluukkujen aukeamaan. Näistä rakeisilla peltolannoitteilla siipikulma on lähes aina sama, jolloin käyttäjän säädettäväksi jäävät pelkkä kallistus sekä määränsäätö.

Koneen kallistuksen säätö tapahtuu asettamalla viisari osoittamaan haluttua kallistuskulmaa ja sen jälkeen muuttamalla työntövarren pituutta niin, että viisarin vieressä oleva vatupassi on suorassa. Säätöarvot voidaan hakea valmiista levitystaulukoista, tai voidaan tehdä nopea lannoiteanalyysi mukana tulevalla S-Indicator-sarjalla.

Päistelevitys Bogballella tapahtuu ainutlaatuisella TREND-reunallelevitysjärjestelmällä. TREND-järjestelmässä lautasten pyörimissuunta käännetään päistekierroksella, jolloin siipien taustapuolen muotoilu kääntää levityskuvion niin, että voidaan ajaa suoraan ruiskutusurista. Lopputuloksena on erittäin tasaisesti levitetty päiste hellävaraisella lannoiterakeen käsittelyllä. Lisävarusteena on saatavilla myös reunasta-levitys, jolloin levityskuvio käännetään kokonaan pellon puolelle, ja päistekierros voidaan ajaa piennarta kiertäen.

Hiottu viimeistely

Bogballen ainutlaatuinen Flexi-Coat-pulverimaalaus takaa levittimen pitkän iän. Ennen pulverimaalausta levittimet puhdistetaan perusteellisen 7-vaiheisen ohjelman mukaisesti, jossa mm. pyöristetään terävät kulmat tiiviin ja tasavahvuisen maalipinnan varmistamiseksi. Flexi-Coat kestää iskuja ja kulumaa tavanomaista pulverimaalausta paremmin, minkä ansiosta korroosiolle alttiita halkeamia ei pääse syntymään.

Levityskoneisto ja säiliön pohjaosa on valmistettu ruostumattomasta teräksestä.

Koneen puhdistamiseen on kiinnitetty suunnittelussa erityistä huomiota. Pesun helpottamiseksi esimerkiksi valot ja suojat ovat käännettävissä helposti sivuun, jolloin niiden taakse ei pääse kertymään lannoitepölyä. Helppo puhdistettavuus tuo pitkällä aikavälillä selkeää säästöä, sillä kone pysyy hyvässä kunnossa ja puhdistukseen kuluu vähemmän aikaa.

Ohjausvaihtoehdot

Vaa’attoman Bogballe M35-levittimen määränsäädön ohjaukseen on kaksi vaihtoehtoa, hydraulinen säätö 1-toimisella venttiilillä ja sähköinen määränsäätö Calibrator ICON -ohjaimella. Calibrator ICON -ohjain tarjoaa useita käyttöä helpottavia toimintoja ja mahdollistaa levitysmäärän säätymisen suoraan ajonopeuden mukaan.

Laaja lisävarustevalikoima

Lisävarusteena on saatavilla mm:

• E1-T-siivet (12–18 m), E2-T-siivet (20–24 m), E4-T-siivet (27–30 m), E6-T-siivet (32–36 m), E8-T-siivet (36–42 m)
• 550 litran ja 325 litran lisäsäiliöt (Base-sarja) tai 750 litran ja 450 litran lisäsäiliöt (Plus-sarja)
• kansipressu
• varastointipyörät
• neliportaiset taittuvat tikkaat
• RST-sivutikkaat
• suojapeltien levennykset
• reunasta-päistelevitys
• päistelevityksen kytkentä sähköisesti tai vaijerilla

Bogballe ohjainlaitteet

Calibrator Zurf

Calibrator Zurf on vakiona vaa’alla varustetuissa Bogballe-levitinmalleissa. Calibrator Zurf valvoo vaa’alla varustetun pintalevittimen levitysmäärää tauotta ja säätää sulkimia automaattisesti. Näin levitysmäärä pysyy jatkuvasti haluttuna riippumatta ajonopeudesta, lannoitteen virtaamasta ja pelto-olosuhteiden muutoksista. Levitystiedot ovat siirrettävissä tietokoneelle tai tietokoneesta levittimille muistitikun kautta.

Suurin osa ajo-opastimista on myös kytkettävissä Calibrator Zurfiin RS232-sarjaporttiliitännän kautta, jolloin on mahdollista hyödyntää esimerkiksi paikkakohtaista lannoitusta tai työleveyttä päisteessä hallitsevaa automatiikkaa ajo-opastimen ominaisuuksista riippuen.

Calibrator Icon

Calibrator Icon on ilman vaakaa olevien Bogballe-levittimien ohjainvaihtoehto. Calibrator Icon edustaa samaa helppokäyttöistä logiikkaa kuin Calibrator Zurf, ja myös se on yhdistettävissä useimpiin ajo-opastimiin. Ergonomisen muotoilun ansiosta Calibrator-ohjaimia on helppo hallita myös heiluvassa kyydissä.

Bogballe Navi App

Bogballe Navi App mahdollistaa helpon lähestymisen päisteautomatiikan ja paikkakohtaisen lannoituksen hyödyntämiseen. Navi App-sovellusta käytetään Calibrator Zurf-ohjainlaitteeseen kytkettävällä NAVI-GPS-antennilla ja tavallisella Android-tabletilla. Navi App on saatavilla kaikkiin vaakamallisiin pintalevittimiin, jotka on varustettu Calibrator Zurffilla. Sovelluksen ansiosta voidaan hyödyntää levittiminen nykyaikaisia ominaisuuksia täysimääräisesti, traktorin iästä riippumatta.

ISOBUS Controller

Kaikkiin vaa’alla varustettuihin Bogballe-levittimiin on saatavilla ISOBUS-hallinta. Kaikkia levittimen ominaisuuksia voidaan hallita suoraan traktorin tai ajo-opastimen universaaliterminaalista. Bogballe ISOBUS Controller on testattu ja sertifioitu ISOBUS-ohjain, ja se tukee seuraavia toiminnallisuuksia:

• UT 2.0 – Työkoneen hallinta erillisestä terminaalista

• AUX-N – Tuki erilliselle ISOBUS-ohjaimelle

• TC-BAS – Levitystietojen tallentaminen ja käsittely

• TC-GEO – Paikkakohtaisen lannoituksen hyödyntäminen

• TC-SC – Päisteautomatiikka, joka hallitsee lannoitteen leviämistä päisteissä ja kiiloissa

ISOBUS Converter

ISOBUS Converter yhdistää perinteisen ohjaimen ja ISOBUS-hallinnan parhaat puolet. ISOBUS Converter on erillinen levittiminen Calibrator Zurf-ohjaimeen kytkettävä lisäosa, jonka avulla voit ohjata Bogballe-levitintäsi ja kaikkia sen ominaisuuksia ISOBUS-traktorilla. Levittimen käyttö ei kuitenkaan ole sidottua vain ISOBUS-koneisiin, vaan voit käyttää levitintä myös normaalisti Calibrator Zurf-ohjaimella halutessasi. Tämä ominaisuus on erittäin hyvä esimerkiksi porukkakoneissa, tai käytettäessä levitintä monella eri traktorilla.

Erinomainen levitystasaisuus

Bogballen levitystasaisuus on tutkitusti erinomainen. Levityslautaset pyörivät sisäänpäin toisiaan kohti, aivan kuten kylvövakasta kylvettäessä. Kumpikin lautanen muodostaa 180 asteen levityskuvion. Levityksen kokonaislimitys on nelinkertainen, jonka ansiosta saadaan tasainen ja tarkka levitystulos olosuhteista tai lannoitelajista riippumatta. Lisäksi Bogballella on yksi Euroopan suurimmista lannoitteiden testilaitoksista sekä ainoa toimija, joka mittaa levitystuloksia sekä 2D-testeinä että 3D-testeinä.

Bogballen vaakamallin levittimen päisteautomaatio säätää levittimessä jopa 40 eri ”lohkoa” GPS:n avulla, jonka ansiosta kiilamaisetkin päisteet tulevat lannoitetuksi tasaisesti. Näin pelloille ei jää heikkotuottoisia tai herkästi lakoontuvia kohtia. Vaakakoneiden automaattisen lannoitteen pudotuspisteen säädön ansiosta levitystasaisuus pysyy vakiona myös rinnemailla.

Hiottu viimeistely

Bogballen ainutlaatuinen Flexi-Coat-pulverimaalaus takaa levittimen pitkän iän. Ennen pulverimaalausta levittimet puhdistetaan perusteellisen 7-vaiheisen ohjelman mukaisesti, jossa mm. pyöristetään terävät kulmat tiiviin ja tasavahvuisen maalipinnan varmistamiseksi. Flexi-Coat kestää iskuja ja kulumaa tavanomaista pulverimaalausta paremmin, jolloin korroosiolle alttiita halkeamia ei pääse syntymään. Levityskoneisto ja säiliön pohjaosa on valmistettu ruostumattomasta teräksestä.

Bogballen M-sarjan levittimissä on myös innovatiiviset puhdistusaukot, jotka ohjaavat painepesurin veden myös niihin paikkoihin, joihin se olisi muuten vaikea kohdentaa. Lisäksi valot ja suojat ovat käännettävissä helposti sivuun, jolloin niidenkään taakse ei pääse kertymään lannoitepölyä. Helppo puhdistettavuus tuo pitkällä aikavälillä selkeää säästöä koneen hyvässä kunnossa ja puhdistukseen käytettävässä työajassa.

Tarkka päistelevitys

Bogballen tarkka ja yksinkertainen reunalevitysjärjestelmä perustuu lautasten pyörimissuunnan vaihtamiseen. Pyörimissuuntaa vaihtamalla sekä pyörimisnopeutta pudottamalla saadaan aikaan tasainen levityskuvio, ilman että lannoitetta joudutaan ohjaamaan erillisiä kouruja tai esteitä vasten. Jos päistelevitys halutaan tehdä pellon reunasta alkaen, tarjolla on vaihtoehto, jossa levittimen toinen puoli voidaan lisäksi sulkea. Tämä vaihtoehto on sopiva lannoitettaessa esim. purojen ja ojien varsia. Vaa’alla varustetuissa levittimissä päistelevityksen kytkemistä hallitaan sähköisesti, ja ilman vaakaa olevissa levittimissä sähköinen hallinta on saatavilla lisävarusteena.

Ominaisuudet
